Kunkel » Made in Germany

URM 120 E

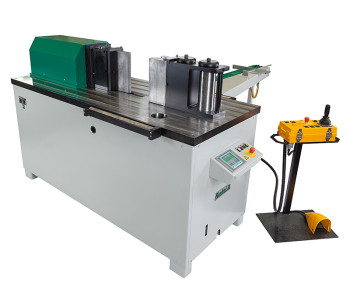

Richt-und Biegemaschinen URM 120 E mit Zubehör
magnify

Richt-und Biegemaschinen URM 120 E mit Zubehör

URM 120 E mit massivem Richtbalken und Richtklötzen. Seitliche Auflagerollen zum leichten Materialtransport

RICHMASCHINEN UND BIEGEMASCHINE

Technische Daten

Druckkraft 1.200 kN (120 Tonnen)
Regelbar von 0-1.200 kN
Zylinderhub 350 mm
Lichte Weite 400-600 mm
Motor 11 kW
Betriebsdruck 315 bar
Biegeleistung 300 x 40 mm bei V 240
Richtleistung Wy 1200 bei Richtklotzabstand 1.500 mm
Werkzeughöhe 350 mm
Abmessung (LxBxH)  2.300 mm x 950 mm x 1.550 mm
Gewicht 3.800 kg
Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Eine Seite des Rohrbalkens der Richtmaschinen und Biegemaschinen wird zum Rohrebiegen verwendet. Der dort vorhandene Vario Richtbalken bringt die Rohre mit den ausgestatteten Schwenklagern zum Biegen.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

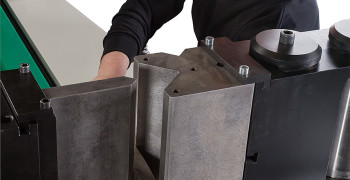

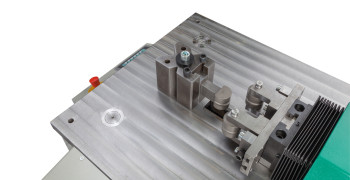

Mit dem Richtbalken Vario, wird das Werkstück gezielt gerichtet.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

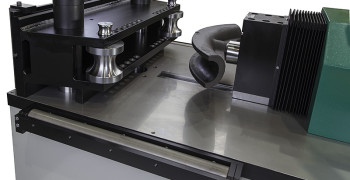

Für die Verwendung unterschiedlicher Materialdurchmesser, sorgt der in Richtmaschinen und Biegemaschinen vorhandener Rundmaterialbieger, der durch seine Austauschrollen verschieden einstellbar ist.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

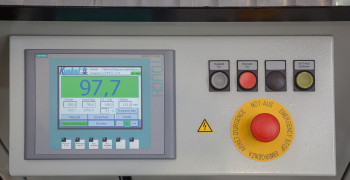

Das Siemens Touch Panel sorgt bei der Richtmaschine und Biegemaschine für einfachste Eingabe und Bedienung

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

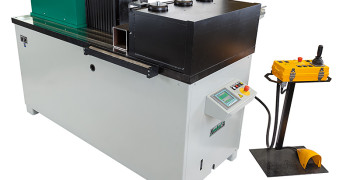

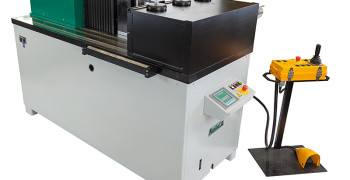

Die hydraulische Richtmaschine und Biegemaschine URM 120 E besitzt Auflagerollen, Abkantwerkzeug mit Dreifach Prisma und gesteuertem Seitenanschlag als Zubehör.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Die in unserem Maschinenbau entstandene URM 120 E enthält ein universelles Abkantwerkzeug, dass die Form eines 3-fach Prismas besitzt. Auf der Standard Werkzeugaufnahme kann man dies zum Biegen von schweren Flachstählen benutzen.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

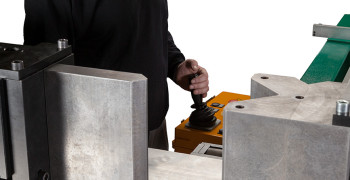

Selbst schwere Stahlbleche werden feinfühlig und genau gebogen mit der Joysticksteuerung der URM 120 E Richtmaschine und Biegemaschine.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

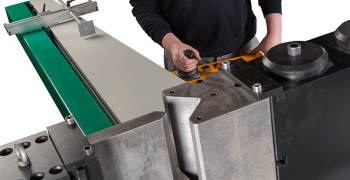

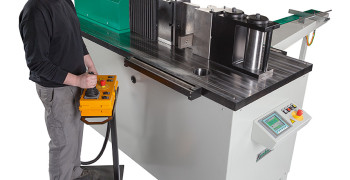

Bei der Bedienung der Biegemaschine, kann man sich auf eine feinfühlige Joysticksteuerung gefasst machen. Dazu gibt es auf dem Tisch eine Standard Werkzeugaufnahme und ein Abkantwerkzeug mit einem Dreifachprisma. Abkantwerkzeug mit Dreifach-Prisma

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Bei der Benutzung der Joysticksteuerung, wird das Werkzeug umgekehrt aufgebaut, der Stempel wird fest und das Dreifach Prisma verfährt. Dieser Vorgang wird zum Biegen von geschlossenen Werkstücken benutzt.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Die URM 120 E Richmaschine und Biegemaschine besitzt massive Richtbalken und Richtklötze. Durch die seitlichen Auflagerollen ist ein leichter Materialtransport möglich.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

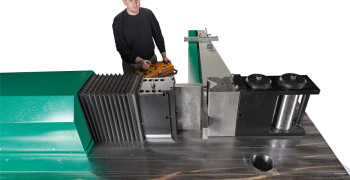

Die horizontale Richtmaschine ist perfekt für das feinfühlige Ausrichten schwerer Stahlträger geeignet, da sie sehr massiv und stark ist. Die seitlichen Anbaurollen sorgen für leichten Materialtransport.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Auf der manuellen Richtpresse sind Richtbalken, Richtklötze, seitliche Auflagerollen und ein zusätzlich gesteuerter Seitenanschlag montiert.

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E
magnify

Richtmaschinen und Biegemaschinen im Maschinenbau URM 120 E

Der Horizontalbieger besitzt einen Richtbalken Vario, der Rohre bis zu 3 Zoll biegen kann.

Downloads

application/pdf; charset=binary

URM 120 E

RICHT- UND BIEGEMASCHINE

Kunkel_Richtmaschine_Biegemaschine_URM120E
2,9 MB
